01 漂亮的“吊灯”，绝望的“走线”
在量子计算的科普中，我们习惯了欣赏稀释制冷机内部那如同金色吊灯般的精美构造。但对于系统工程师而言，那不仅仅是艺术品，更是一个“布线噩梦”。

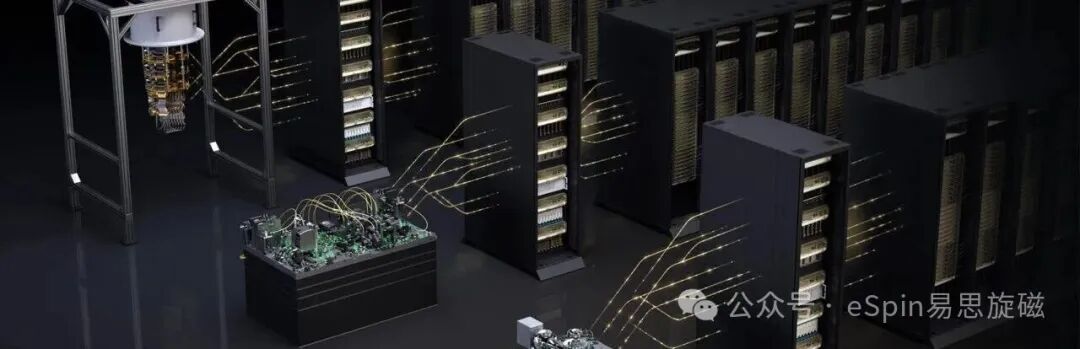

在超导量子计算中，传统的控制架构遵循着“暴力美学”：每一个量子比特，几乎都需要一条专属的同轴电缆，从室温环境穿过层层温区，直达 10mK的芯片层。
热负荷：每一根电缆都是热量的良导体。当比特数从几十迈向几千、几万时，成千上万根电缆带来的热泄漏，足以让稀释制冷机的制冷功率崩溃。
信号串扰：高密度的布线在高频信号传输时，极易引发通道间的电磁干扰，直接扼杀量子态的相干性。
物理空间：即使是目前先进的制冷机，其底部的“法兰盘”面积也是有限的。物理空间，锁死了比特数的上限。
这就是知名的“互连瓶颈”（Interconnect Bottleneck），谁能解决这个问题，谁就拿到了通往容错量子计算的入场券。
2026年1月6日，D-Wave 给出了他们的答案
02 降维打击：将 DAC 搬进芯片
D-Wave 今日宣布的“可扩展片上低温控制技术”，其核心逻辑在于架构的重构。他们没有试图把制冷机造得更大，而是通过多路复用Multiplexing技术，大幅减少了物理线缆的数量。
这项技术的原型，源自 D-Wave 在量子退火领域的长期积累。在退火机型中，他们早已实现了用几百根线控制数万个约瑟夫森结。现在，他们成功将这一技术移植到了通用的Gate-Model系统中。
技术原理拆解：系统不再是从室温直接发送模拟波形来控制每一个比特，而是将多路复用数模转换器（Multiplexed DACs）直接集成在低温区的超导芯片上。 这意味着：
03 为什么是 Fluxonium？超导路线的新变局
值得注意的细节是，D-Wave 此次演示并没有单纯沿用业界主流的Transmon量子比特，而是采用了Fluxonium量子比特。这可能是一个风向标。
频谱拥堵问题：Transmon 比特的频率通常在 4-6 GHz，虽然技术成熟，但在大规模扩展时面临严重的“频率拥挤”和寄生耦合问题。
Fluxonium 的优势：它具有巨大的非谐性，且工作频率可以设计得更低（甚至低于 1 GHz）。这意味着它对介电损耗不敏感，且拥有更长的 T1/T2 相干时间。
D-Wave 利用 NASA JPL 的微纳加工工艺，将高相干性的 Fluxonium 量子芯片与多层控制电路通过超导凸点键合（Superconducting Bump Bonding）封装在一起。这不仅是电路的集成，更是材料科学与微波工程的胜利。
04 2026：量子纠错的前夜
如果我们把视野拉大，会发现 D-Wave 的这一步棋，精准地落在了 2026 年行业的主旋律上——从“含噪中型量子（NISQ）”向“逻辑量子比特”的跨越。
目前的局势异常胶着：
Google Quantum AI正在攻克纠错码的盈亏平衡点，试图让逻辑比特的寿命超过物理比特。
IBM的路线图已推进至多芯片互联，试图通过模块化解决扩展性问题。
IonQ和Quantinuum则在离子阱路线上，利用天然的全连接优势，试图在保真度上以此制胜。
而 D-Wave 的“片上控制”方案，解决的是规模化制造中底层的物理障碍。如果不需要数千根线就能控制数千个比特，那么构建百万级物理比特的系统就不再是天方夜谭。
05 结语与思考
D-Wave 首席开发官 Trevor Lanting 博士直言：“没有片上控制，有用的门模型量子计算机将需要不切实际的布线。”这句话点破了行业的皇帝新衣。
随着硬件架构的瓶颈被逐渐打破，我们或许很快就会面临下一个挑战：当硬件不再是借口，我们的算法和软件准备好驾驭这种算力了吗？
本月下旬1月27-28日，Qubits 2026 大会将在佛罗里达召开。届时，我们将看到这块芯片的更多实测数据。量子计算的“iPhone 时刻”，也许不会在一夜之间到来，但它正通过这样一个个硬核的工程突破，向我们逼近。
